Für den Herbst 2020 hat Bosch eine neue Wärmebildkamera angekündigt. Im Jahr 2021 kam sie dann tatsächlich, ob die Verzögerung an Corona lag, kann man als Aussenstehender nur mutmassen.

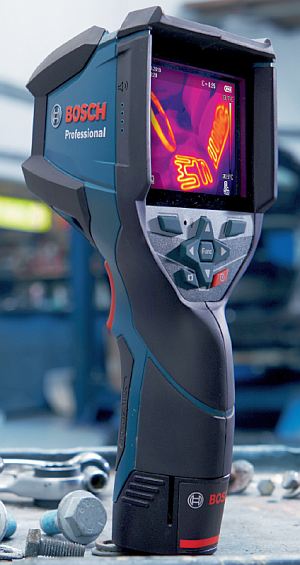

Die Bosch GTC 600 C Professional ist so etwas wie die grosse Schwester der GTC 400 C, von der es hier ja einen ausführlichen Test gibt.
Wo liegen die Unterschiede zur GTC 400 C?
- Die Auflösung des Infrarotsensors ist deutlich höher. Er misst 256 * 192 Punkte. Das ergibt über 49.000 Punkte. Bei der kleinen Schwester sind es 160 * 120 Punkte.
- Das Gehäuse ist für den harten Einsatz vor allem auch im Freien besser gerüstet. Es erreicht mit IP 54 einen höheren Schutz gegen Staub und Spritzwasser. Ausserdem soll die GTC 600 C Professional Stürze aus 2 m überstehen (natürlich sollte man das nicht regelmässig testen…) Die kleine Schwester erreicht hier IP 53 und über den Fallschutz ist nichts bekannt.
- Der Messbereich reicht von -20°C bis 600°C. Das ist deutlich mehr als die GTC 400 C schafft: -10°C bis 400°C.
- Speicherplatz für 600 Fotos. Die kleine Schwester schafft 500 Bilder.
- Zu jedem Foto kann eine Sprachnachricht aufgenommen und gespeichert werden. Das benötigt zwar zusätzlichen Speicherplatz aber für die Dokumentation vor Ort ist das sehr nützlich. So kann man auf Notizblock oder auch die sofortige Datenübertragung zur App verzichten oder nimmt sie nicht nach jeder Messung zu Hand. Diese Funktion gibt es bei der GTC 400 C nicht.
- Bosch weist darauf hin, dass die GTC 600 C für den Ausseneinsatz geeignet ist. In unseren Tests haben wir die GTC 400 C auch im Freien verwendet. Prinzipiell geht das, wenn man nicht unter -10°C misst und mit der relativ geringen Auflösung auskommt. Dass die GTC 600 C Professional im Ausseneinsatz Vorteile hat ist offensichtlich.
Weiterer Ausbau des Angebots für Thermografie und Bauphysik
Bosch bietet schon einige Jahre Thermodetektoren an: zuerst war es der grüne PTD 1 und dann kam das professionelle Messgerät GIS 1000 C hinzu. Ungefähr gleich lang wie den PTD 1 gibt es diese Webseite mit Informationen und Testberichten zu den innovativen Messgeräten.
Jetzt legt Bosch nach und bringt eine Wärmebildkamera, die jede Menge spezielle Funktionen bietet.

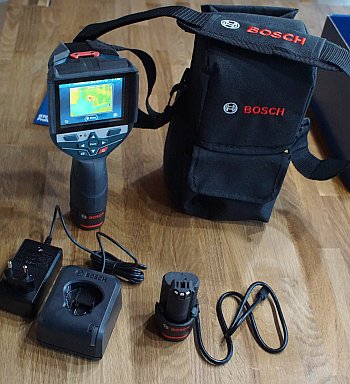

Mein Test der Bosch GTC 600 C Professional wurde mit einem Gerät gemacht, dessen Lieferumfang sich von dem normalerweise angebotenen unterscheidet. Mein Gerät kam in einer Kartonbox und beinhaltete eine weiche Tragetasche zum Umhängen und einen zweiten 12 V Akku samt Ladegerät. Diese Kombination gibt es (bald) exklusiv bei Amazon.
Der übliche Lieferumfang enthält die Wärmebildkamera, einen Akku mit Ladegerät und eine L-Boxx. Daneben gibt es auch noch die Kombination aus Wärmebildkamera und L-Boxx bei der kein Akku und kein Ladegerät mitkommt.
Die GTC 600 C Professional weist etliche Schnittstellen auf: Sie arbeitet mit der neuen «Bosch Thermal» App zusammen. Ausserdem können Bilder per WiFi oder mittels USB übertragen werden. Mit der GTC Transfer-Software für Windows-Rechner gibt es ein mächtiges Programm, mit dem gespeicherte Wärmebilder dokumentiert und bearbeitet werden können. Diese Software bietet vielfältige Möglichkeiten, wie die Wärmeaufnahme – also die Zuweisung einer Temperatur zu jedem Pixel – nachträglich bearbeitet werden kann. Selbst dann, wenn bei der Aufnahme des Wärmebildes am GTC 600 C ein ungünstiges Farbschema ausgewählt war, dann kann diese Einfärbung mit der GTC Transfer Software beliebig auf andere vorgegebene oder selbst definierbare Farbverteilungen geändert werden.
Technische Daten
| Technische Daten | |
| Messbereich | -20 °C bis +600 °C |
| Messgenauigkeit -20° bis +10° 10° bis 100° über 100° | ±4,0 °C ±2,0 °C ±2,0 % zzgl. einsatzabhängiger Abweichung (Reflexion, Abstand, Umgebungstemp.) |
| Auflösung | 0.1 °C |
| Thermische Empfindlichkeit (NETD) | <50 mK |
| Grösse IR-Sensor | 256 x 192 Pixel |
| Anzahl Messpunkte | > 49000 |
| Auflösung visuelle Kamera | 640 x 480 Pixel |
| Akkus | GBA 10.8V oder GBA 12V |
| Bildspeicher (Anzahl Bilder) | 600 |
| Bildspeicher (bei je 10s Sprachnotiz) | 350 |
| Speichertyp | interner Speicher |
| Dateiformat Bild | .jpg |
| Audioformat Bild | .wav |
| Gespeicherte Elemente pro Vorgang | 1 * Wärmebild (Screenshot) 1 * visuelles Echtbild inkl. Temperatur-Metadaten eventuell 1 * Sprachnotiz |
| Datenübertragung | USB-C und WLAN Hotspot |
| Staub- und Spritzwasserschutz | IP 54 (aufrechte Position, exklusiv Akku) |
| Gewicht | 0.64 bis 0.75 kg |
| Auflösung Display | 320 * 240 |
Die neuere GTC 600 C ist grundsätzlich ähnlich wie die GTC 400 C, da stellt sich doch schnell die Frage, ob sich der Aufpreis für die GTC 600 lohnt, daher sind hier die Unterschiede zusammengefasst:
- Die Auflösung der Wärmebilder ist mit >49000 Pixeln rund 2.5 fach höher.
- Der Messbereich ist mit -20 bis 600°C deutlich grösser im Vergleich zu -10 bis 400°C.
- Die Messgenauigkeit ist besser.
- Zu jeder Aufnahme kann eine Sprachnachricht aufgenommen werden, was sich in der Praxis als sehr hilfreich erweist.
- Der interne Speicher reicht für rund 20% mehr Messungen. Allerdings wird er durch die Aufzeichnung von Sprachnotizen schneller gefüllt.
- Die Akkulaufzeit ist mit 6h versus 5h merklich länger.
- Mit IP 54 in Arbeitshaltung ist die neue Wärmebildkamera besser gegen äussere Einflüsse geschützt als die GTC 400 C mit IP 53.
Vorteil: Temperaturdifferenzen schnell visualisieren und die Resultate leicht in einer Dokumentation festhalten
- Einfache Dokumentation und schneller Datenaustausch durch die Bosch Thermal App oder die GTC Transfer Software für Windows Rechner
- Grosser Messbereich und hohe Messgenauigkeit erweitern den Anwendungsbereich
- Einfaches Feststellen der Position der Messwerte dank der eingebauten Kamera, deren klassisches Foto mit dem Wärmebild überlagert wird
- Flexibilität bei den-Akkus weil 10.8V und 12V genutzt werden können.
Vorteile und Funktionen der Wärmebildkamera GTC 600 C zusammengefasst
1. Infrarotsensor mit einer thermischen Auflösung von rund 49000 Pixeln für detailreiche Wärmebilder.
2. Weiter Messbereich und hohe Messgenauigkeit bieten erweiterte Möglichkeiten.
3. Eingebaute visuelle Kamera zur Anzeige und Speicherung von Echt- und Wärmebild einschliesslich Temperaturwerten und fakultativ Sprachnotizen.
4. Das 3,5-Zoll-Farbdisplay zeigt die Messergebnisse klar und deutlich an.
5. Mikro-USB-Schnittstelle für die Datenübertragung auf einen PC. Die Software „GTC Transfer“ unterstützt auch bei der Bearbeitung der Aufnahmen sowie beim Erstellen von Berichten und Angeboten.
6. Integrierter WiFi-Hotspot für eine schnelle Übertragung der Daten und Bilder zur Bosch Thermal App.
7. Kann mit Bosch Akkus mit 10.8V und 12V betrieben werden.
8. Staub und Spritzwasserschutz (IP 54).
Produktvideo zur GTC 600 C Professional
Das folgende Produktvideo zeigt, wie schnell sich Temperaturunterschiede sichtbar machen lassen und wie einfach du diese dokumentieren kannst. Drücke den Play-Button für eine kurze Erläuterung der Funktionen der Wärmebildkamera.
49.000 Bildpunkte für zahlreiche Anwendungen
Ob du als Handwerker mit Heizungen, Klimaanlagen, Stromversorgung, Fensterinstallationen oder Trockenbau zu tun hast: Mit unserer Wärmebildkamera kannst du einfach messen und dir schnell einen Überblick verschaffen. Sind Sicherungen überlastet? Wo verlaufen die Heizungsrohre in der Wand oder im Boden? Sind die Heizkörper entlüftet? Woher könnten die Zugerscheinungen kommen? Wie gut ist die Isolierung?
Die Beispielbilder zeigen, dass das Anwendungsspektrum deutlich grösser ist: Z.B. auch im in Autowerkstätten ist die GTC 600 C sehr nützlich; neben dem Einsatz im Motorraum können auch Sitzheizungen oder Heckscheibenheizungen schnell und einfach überprüft werden.
Anwendungsbereiche der Wärmebildkamera GTC 600 C Professional
Konzipiert für den Einsatz in den Bereichen Heizung, Lüftung und Klimatechnik, Elektroinstallationen, Fenstermontage und Trockenbau. Die GTC 600 C Professional überzeugt in vielen Anwendungsfeldern.
Heizungs-, Lüftungs- und Klimatechnik
Mit der Wärmebildkamera Bosch GTC 600 C Professional steht dir ein ideales Werkzeug zur Verfügung, um Messungen in detaillierten Bildern zur Analyse der bestehenden Bedingungen und der Wärmeverteilung zu machen. So arbeitest du schneller und einfacher.
Anwendungsbeispiele
- der Lokalisierung von Heizleitungen
- dem Auffinden von Leckagen
- der Überprüfung des Heizkreisverteilers und um den Verlauf der Fussbodenheizung anzuzeigen
- der Ermittlung der Ursache eines störenden Luftzugs
- der Prüfung, ob Heizkörper entlüftet sind
Innenausbau
Sehen. Verstehen. Fehler vermeiden.
Mit unserer Wärmebildkamera kannst du dir ein verlässliches Bild über die vorliegenden Bedingungen machen – sie schafft Fakten, wodurch du Fehler vermeiden und deine Arbeit erheblich effizienter erledigen kannst.
Anwendungsbeispiele
- Überprüfung der Dämmung
- Arbeitsvorbereitung (auch um eventuelle Schäden durch Bohrarbeiten zu verhindern)
- Erkennung feuchter Bereiche oder undichten Stellen
Elektroinstallationen
Die Bosch GTC 600 C Professional liefert dir mit ihrer Wärmebildtechnik zuverlässige Antworten auf viele Fragen, die bei deiner täglichen Arbeit beim Kunden auftreten.
Beispiele für Anwendungen im Elektro-Umfeld
- Prüfung von elektrischen Bauelementen wie Leiterplatten von elektronischen Geräten
- Überprüfen von Schaltschränken auf lose Kontakte
- Prüfung auf mögliche Kabelbrüche oder Überlastungen
- Prüfung von Sicherungen und Schaltschützen
Fenster und Türen
Mit der Wärmebildkamera steht dir ein schnelles und zuverlässiges Verfahren zur Verfügung, mit dem du Schwachstellen direkt vor Ort ermitteln und die passenden Massnahmen auswählen kannst.
Anwendungsbeispiele
- Zugluftquellen ermitteln
- die Dämmung von Fenstern, Türen und Rollladenkästen überprüfen
- Quellen von eindringendem Wasser oder undichte Stellen lokalisieren
Anwendungsvideos der Wärmebildkamera GTC 600 C Professional
In diesem Video wird erläutert, wie die Bosch GTC 600 C Professional die tägliche Arbeit vereinfacht.
Temperaturunterschiede in Sekundenschnelle sichtbar machen und einfach dokumentieren
Lade dir die Bosch Thermal App herunter.
Messwerte speichern und weitergeben
Verbinde deine GTC 600 C Professional über WiFi mit der Bosch Thermal App. Die von dir aufgenommenen Bilder und die Messwerte können gespeichert und zur Vorbereitung und Durchführung von Massnahmen weitergeleitet werden.
Lade dir die kostenlose Bosch Thermal App herunter.
GTC Transfer-Software für die GTC 600 C Professional
Einfache Verarbeitung und Übertragung von Daten
Übertrage die von dir erstellten Wärmebilder und Messdaten einfach per Micro-USB auf deinen PC im Büro oder zu Hause – zur Dokumentation, weiteren Planung oder zur einfachen Erstellung von Angeboten für deine Kunden.
Systemanforderungen: Windows 7, 8 oder 10
Zusammengefasst bringt dir die GTC 600 C Professional folgende Vorteile in der täglichen Arbeit:
Mit der Wärmebildkamera Bosch GTC 600 C Professional kannst du Fakten schaffen, dein Geschäft voranbringen und effizienter arbeiten.
- Die intuitive und leicht zu verstehende Handhabung eröffnet ein neues Mass an Professionalität.
- Es entsteht Transparenz für dich und deine Kunden und dadurch auch Vertrauen – ein klares Plus für die Stärkung der Kundenbindung und die Akquisition neuer Kunden.
- Die Visualisierung mit Wärmebildern vereinfacht die Kommunikation mit deinen Kunden. Du kannst ihnen beispielsweise sofort das Problem zeigen und erklären, was getan werden muss – denn das Wärmebild sagt mehr als tausend Worte.
- Sicherheit – schon vor Beginn der Arbeit: Mit schnellen Messungen und Wärmebildern kannst du Fehler vermeiden und die Ursachen für Probleme schneller finden.
- Einfaches Dokumentieren der Messergebnisse durch die kabellose Verbindung mit der Bosch Thermal App – du kannst bequem von zu Hause aus die Bilder mit Kunden und Kollegen vor Ort über dein Smartphone und Tablet mit der GTC Transfer-Software teilen. Mit visuellen Bildern die Transparenz erhöhen.
Die Wärmebildkamera online kaufen
Die GTC 600 C Professional ist ein spezialisiertes Messwerkzeug, das wie andere Wärmebildkameras seinen Preis hat. Daher gehört es oft nicht zu den in Baumärkten standardmässig vorrätigen Werkzeugen. Damit ist es für den Online-Vertrieb prädestiniert. Hier lässt sich die GTC 600 C bestellen und allenfalls gibt es noch Rabatt.
